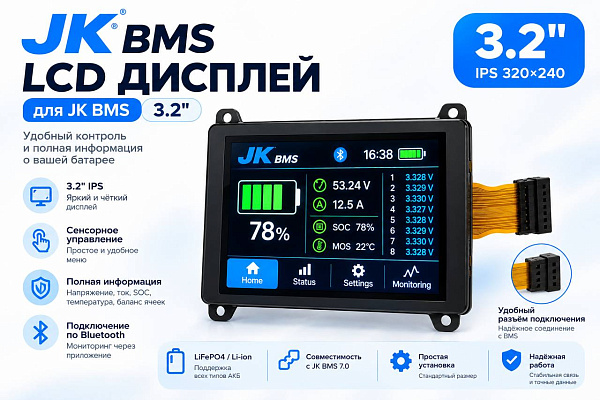

LCD-экран для BMS JK 3.2"
3.2-дюймовый цветной TFT-дисплей для систем управления батареями (BMS) JK. Устройство предназначено для наглядного отображения ключевых параметров аккумуляторной сборки в реальном времени: общего напряжения, тока заряда/разряда, состояния заряда (SOC), напряжения каждой ячейки, температуры и кодов ошибок. Дисплей позволяет контролировать состояние батареи без использования смартфона или ПК.
Важно: Дисплей совместим с контроллерами JK BMS (Jikong). Убедитесь в совместимости перед покупкой. Подключение осуществляется через разъем кнопки включения/выключения платы JK BMS. В экран встроена кнопка для включения/выключения BMS и управления подсветкой.
Возможности и отображение информации
- Общая информация о батарее: напряжение, ток, мощность, состояние заряда (SOC) в процентах с круговым индикатором, статус MOSFET.
- Данные по каждой ячейке: напряжение ячеек в пакете, дельта напряжения.
- Температурный контроль: отображение температуры MOS и по датчикам NTC.
- Индикация тревог: отображение кодов ошибок и аварийных состояний (перезаряд, переразряд, перегрузка по току, КЗ, перегрев).
- Управление: встроенная кнопка для включения/выключения BMS и подсветки экрана.
Характеристики
- Тип дисплея: TFT, цветной
- Диагональ: 3.2 дюйма
- Размеры: ~100 × 62 × 12 мм
- Разрешение: зависит от модели
- Диапазон питания: 9–12 В
- Длина кабеля: ~40–50 см
- Рабочая температура: -20…+70 °C
- Температура хранения: -30…+85 °C
- Совместимость: JK Smart BMS (Jikong)
- Подключение: UART (через порт кнопки включения/выключения)
