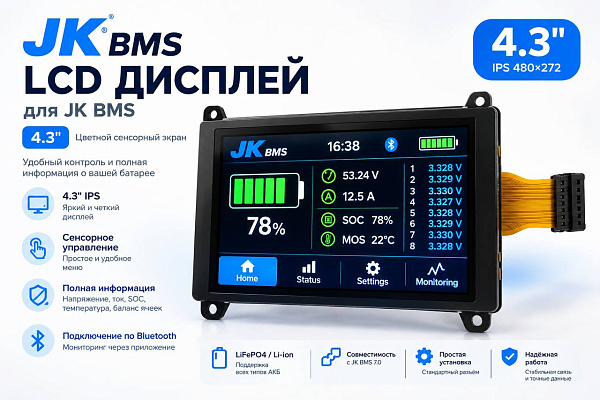

LCD-экран для BMS JK 4.3"
4.3-дюймовый сенсорный LCD-дисплей для систем управления батареями (BMS) JK серии PB с аппаратной версией V19 и выше. Устройство предназначено для наглядного отображения ключевых параметров аккумуляторной сборки: общего напряжения, тока заряда/разряда, состояния заряда (SoC), напряжения каждой ячейки и температуры. Дисплей позволяет контролировать и настраивать BMS без использования смартфона или ПК.
Важно: Дисплей совместим ТОЛЬКО с BMS JK серии PB начиная с версии V19 (например, JK-PB2A16S20P) и не работает с более старыми версиями V14 и V15. Подключение осуществляется через отдельный порт UART на BMS. При подключении кабеля соблюдайте правильный порядок проводов — неправильное подключение может привести к выходу устройства из строя. Дисплей крепится на двухсторонний скотч, дополнительного крепления винтами не требуется.
Возможности и отображение информации
- Общая информация о батарее: напряжение, ток, мощность, ёмкость (Ah), состояние заряда (SoC) с круговым индикатором, статус MOSFET.
- Данные по каждой ячейке: напряжение ячеек в пакете, дельта напряжения, максимальное и минимальное значение.
- Параллельные конфигурации: отображение параметров для каждой подключенной батареи (до 16 пакетов).
- Настройка протоколов связи: выбор протоколов CAN и RS485 прямо с дисплея.
- Температурный контроль: отображение температуры по нескольким датчикам NTC.
- Индикация тревог: отображение кодов ошибок и аварийных состояний.
Характеристики
- Модель: JK-LCD-4.3-TTL-P
- Тип дисплея: TFT, сенсорный
- Диагональ: 4.3 дюйма
- Разрешение: 480×272
- Диапазон питания: 9–36 В
- Языки интерфейса: китайский, английский, тайский, вьетнамский
- Рабочая температура: -20…+70 °C
- Температура хранения: -30…+80 °C
- Совместимость: JK BMS PB Series V19 и выше
- Подключение: UART (с отдельного порта)
- Размеры: 136 × 89 × 25 мм
